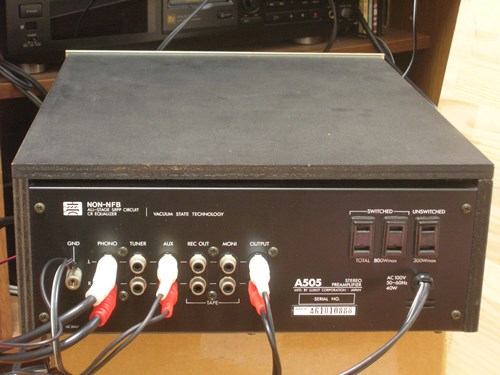

プリアンプ LUXKIT A505 その1 回路図あり

A505 LUXKIT

2007年6月7日(木)
LUXKITのA505プリアンプを譲り受けることになりました。

現物はまだ来ていませんが、その前に取扱説明書を取り寄せようとLUXに問い合わせると、A505の組立説明書は用意できますとのことでした。

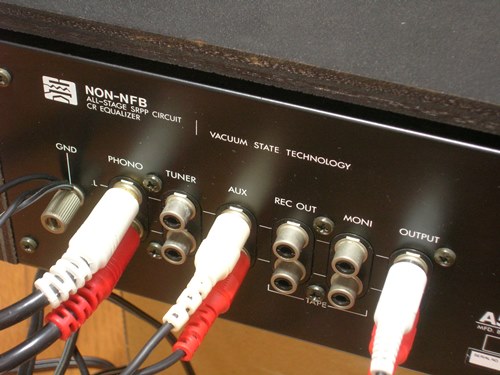

もともとA505は真空管キットなのです。発売は1980年(昭和55年)、12AX7×4本、12AU7×4本の8本を使用し、無帰還、全段SRPP回路、MCトランス内蔵という贅沢?な内容です。

無帰還・SRPPはメーカー製プリアンプではあまり例のないもので、どちらかというと自作される方が使いそうな回路です。

画像の組立説明書はすぐに届きました。72ページにも及ぶ詳細な内容で、結構なお値段(有償)です。

回路図が付属しているのがうれしいです。古い製品ですので、不具合が出たときのために、全ての部品と調整方法が載っている組立マニュアルは常備しておく方がいいのです。

トーンコントロールはCR型ですので、減衰分を補うのに12AU7を2本当てています。

A505のトーンコントロールは、おそらくこの段のアンプ特性の不揃いのためディフィーとする方が格段に音がすっきりします。

昨年しばらく借りて聴いていたのですが、どんな音だったかすっかり忘れてしまいました。今度はゆっくりと聴けるのが楽しみです。


回路図

画像を右クリックで名前をつけて保存すると1600×1200サイズで見ることができます。ちょっとぶれているので細かな文字は読めないかもしれません。

A505回路図
